GC420 بهعنوان اقتصادیترین عضو خانواده دسکتاپ زبرا، از همان سیستم کالیبراسیون مبتنی بر شمارش چشمکهای دکمه Feed استفاده میکند که در کل خانواده G-Series (GC420، GK420، GX420) و همچنین GK888T مشترک است.
چرا کالیبراسیون مهم است؟
هر بار که نوع یا اندازه لیبل در GC420 تغییر میکند، سنسورهای تشخیص لیبل باید مجدداً با فاصله بین لیبلها یا شکاف بکینگ تطبیق داده شوند. بدون این تنظیم، پرینتر ممکن است لیبل را با جابهجایی چاپ کند یا لیبلها را به اشتباه بشمارد.
کالیبراسیون خودکار (۲ چشمک)
- ۱لیبل را داخل پرینتر بارگذاری کرده و درب بالایی را ببندید
- ۲پرینتر را روشن کنید

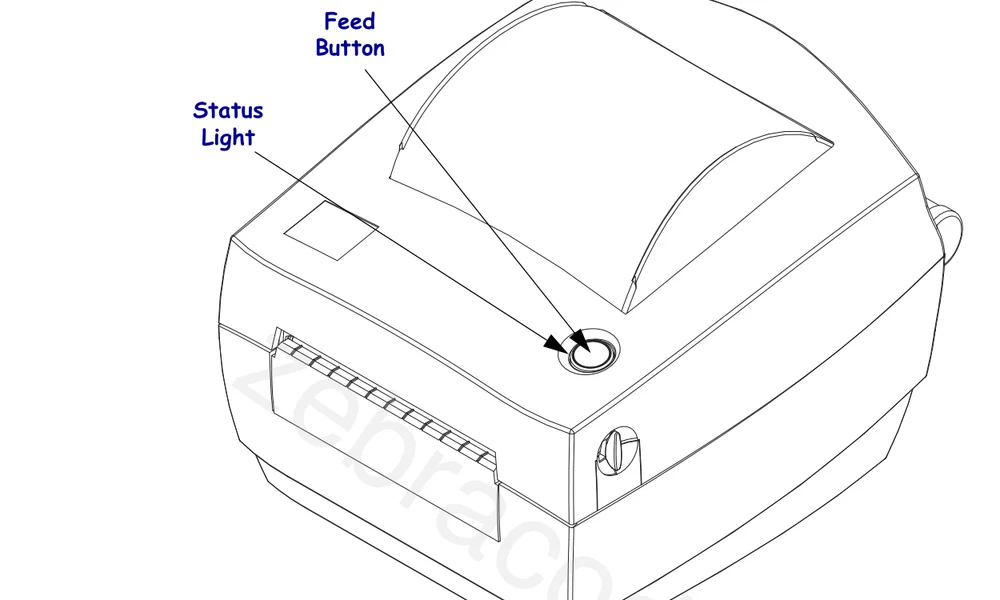

- ۳دکمه Feed را نگه دارید تا چراغ سبز دو بار چشمک بزند (یک گروه دوتایی)
- ۴دکمه Feed را در همان لحظه رها کنید
- ۵پرینتر نوع و طول لیبل را تشخیص داده و سنسورها را بهصورت خودکار تنظیم میکند (معادل دستور ZPL ~JC)
کالیبراسیون دستی (۷ چشمک)
- ۱مطمئن شوید لیبل بارگذاری شده و پرینتر روشن است
- ۲دکمه Feed را نگه دارید تا چراغ سبز پشت سر هم در گروههای ۱، ۲، ۳ … تا ۷ چشمک بزند
- ۳دقیقاً در پایان هفتمین گروه چشمک، دکمه Feed را رها کنید
- ۴پرینتر آزمایش گستردهتری روی سنسور لیبل انجام داده و یک نمودار پروفایل سنسور چاپ میکند
- ۵پرینتر تنظیمات جدید را ذخیره کرده و آماده چاپ عادی میشود
۱ چشمک
چاپ لیبل تنظیمات (Configuration Label)
۲ چشمک
کالیبراسیون خودکار لیبل
۳ چشمک
تنظیم مجدد پورت سریال
۴ چشمک
بازگشت به تنظیمات کارخانه (Factory Default)
۵ چشمک
تنظیم عرض چاپ (Print Width)
۶ چشمک
تنظیم تیرگی چاپ (Darkness)
۷ چشمک
کالیبراسیون دستی لیبل (Manual Calibration)
اجرای کالیبراسیون دستی، کالیبراسیون خودکار را غیرفعال میکند. برای بازگشت به حالت خودکار، باید پرینتر را به تنظیمات کارخانه (گروه چهارم چشمک) بازگردانید.
